Εγκατάσταση multimedia στο αυτοκινούμενο 02

05/02/2010 στο 21:35 | Αναρτήθηκε στις ΚΑΤΑΣΚΕΥΕΣ | Σχολιάστε
Ετικέτες: , ,

Αντικραδασμική βάση για τον σκληρό δίσκο

 Παρ΄ όλο ότι το netbook δεν φαίνεται (και από τη μέχρι τώρα χρήση) να χρειάζεται ειδική βάση για τους κραδασμούς, για τον εξωτερικό σκληρό δίσκο έπρεπε να φτιάξω ειδική αντικραδασμική θήκη που να είναι μάλιστα ρυθμιζόμενη ώστε να μπορώ να τη ρυθμίσω πάνω στην κίνηση.

Η παρακάτω κατασκευή δημιουργεί μια ισχυρή ανάρτηση που απορροφά το μεγαλύτερο ποσοστό κραδασμών που θα δημιουργηθούν κατά την κίνηση του αυτοκινούμενου.

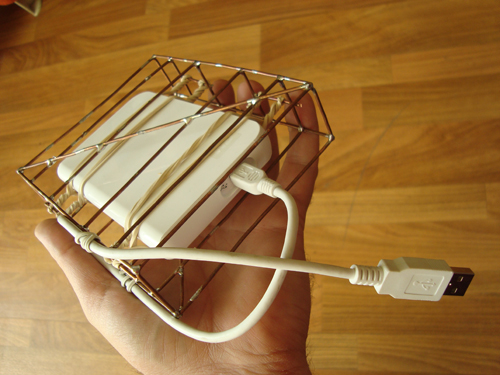

Για τη κατασκευή της αντικραδασμικής θήκης χρησιμοποίησα σύρμα χαλκού που έβγαλα από ηλεκτρολογικό καλώδιο 2,5mm για να μπορώ να το κολλήσω με απλό κολλητήρι.











Πήρα τις διαστάσεις από τον σκληρό δίσκο και υπολόγισα περίπου 50% +. Έκοψα τα σύρματα και άρχισα να τα κολλάω ένα, ένα με υπομονή.

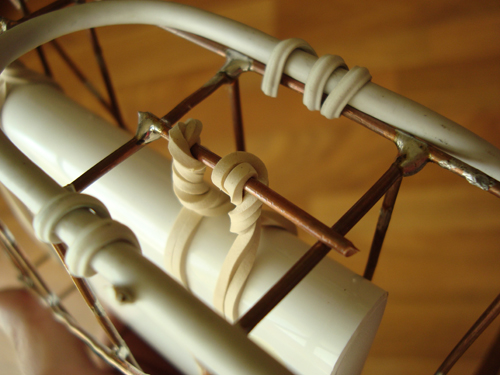

Στα πλάγια έφτιαξα αυτά τα ¨αυτιά¨  όπου έπιασα τα κοινά λάστιχα συσκευασίας, όσο πιο πολλά βάλετε τόσο θα σκληραίνει η ανάρτηση αλλά, γενικά, είναι καλύτερα να είναι σχετικά μαλακή.

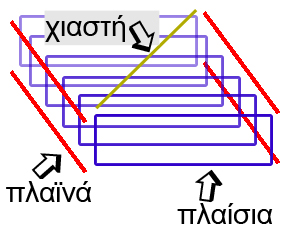

Για να μην ταλαιπωρείστε με τα μικρά κομμάτια, δείτε στο σχέδιο πως απλοποιείται η κατασκευή.

Φτιάξτε πρώτα τα πλαίσια με μονοκόμματο σύρμα που το έχετε γωνιάσει με την πένσα. Μετά κολλήστε τα πλαϊνά με σειρά από έξω προς τα μέσα, μετά τα χιαστή και τέλος, βάλτε τα ¨αυτιά¨ που θα πιάσουν τα λάστιχα.









Ο σκληρός, είναι WD 250 GB με τροφοδοσία από το USB. Τον διάλεξα γιατί είναι κατασκευασμένος για φορητός (μηχανική αντοχή), λεπτός (μικρή κατασκευή αντικραδασμικής βάσης), και φτηνός.

 Πιστεύω ότι δεν χρειάζεται πολλές εξηγήσεις αλλά αν έχετε καμιά απορία να μου την πείτε.
